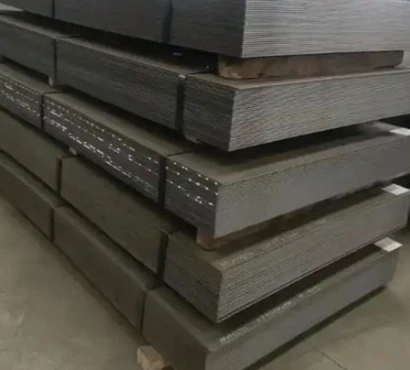

ASME SA537 Class 3היא לוחית פלדת סיליקון-גבוהה, מרווה ומחוסמת פחמן-מנגן- המיועדת לכלי לחץ, דוודים ומחלפי חום. מציע חוזק ביניים (55 ksi תשואה דקות) בין Class 1 ל- Class 2, הוא מספק קשיחות מעולה, המשמשת לעתים קרובות ביישומי נפט, גז ופטרוכימיה כבדים- שבהם נדרשת בלימת לחץ מעולה.
תקנים ושקילות
תֶקֶן:ASME SA537 / SA537M.
שווה ערך:ASTM A537 Class 3.
חומרים דומים:EN 10028-3 P420NH, JIS G3115 SPV450.
הרכב כימי של ASME SA537 Class 3
|
אֵלֵמֶנט |
הרכב (%) |
|---|---|
|
פחמן (C) |
0.24 מקסימום |
|
מנגן (Mn) |
0.70-1.35 (≤40mm thickness) 1.00-1.60 (>עובי 40 מ"מ) |
|
זרחן (P) |
0.035 מקסימום |
|
גופרית (S) |
0.035 מקסימום |
|
סיליקון (Si) |
0.15-0.50 |
|
נחושת (Cu) |
מקסימום 0.35 (אם צוין) |
|
ניקל (ני) |
0.25 מקסימום (אם צוין) |
|
Chromium (Cr) |
0.25 מקסימום (אם צוין) |
|
מוליבדן (מו) |
0.08 מקסימום (אם צוין) |
מאפיינים מכניים של ASME SA537 Class 3
|
נֶכֶס |
עוֹבִי |
עֵרֶך |
|---|---|---|
|
חוזק מתיחה |
פחות או שווה ל-65 מ"מ |
80-100 ksi (550-690 MPa) |
|
>65-100 מ"מ |
75-95 ksi (515-655 MPa) |
|
|
>100-150 מ"מ |
70-90 ksi (485-620 MPa) |
|
|
חוזק תשואה |
פחות או שווה ל-65 מ"מ |
55 ksi (380 MPa) דקות |
|
>65-100 מ"מ |
50 ksi (345 MPa) דקות |
|
|
>100-150 מ"מ |
46 ksi (315 MPa) דקות |
|
|
התארכות (ב-50 מ"מ) |
פחות או שווה ל-100 מ"מ |
22% דקות |
|
>100 מ"מ |
20% דקות |
|
|
התארכות (ב-200 מ"מ) |
- |
18% דקות |
שדות יישום ראשיים
כלי לחץ פטרוכימיים: בשימוש נרחב בייצור מכלי לחץ עבור זיקוק נפט, עיבוד כימי וציוד לטיפול בגז טבעי. הוא יכול לאחסן ולהוביל נפט גולמי, ריאגנטים כימיים ואמצעי מדיה אחרים, תוך התאמה לתרחישי תנודות הלחץ והטמפרטורה בעיבוד והובלה של מוצרים פטרוכימיים.
דוד וציוד כוח תרמי: מתאים לרכיבים מרכזיים כגון תופים וסעפות ראשים של תחנות כוח תרמיות ודוודים תעשייתיים. הוא יכול לעמוד בלחץ קיטור-בטמפרטורה גבוהה במשך זמן רב ולהסתגל לתנאי מחזורי קור וחום חוזרים ונשנים.
מיכלי אחסון בינוניים: משמש בייצור של מיכלי אחסון גדולים למדיה מסוכנת כגון גז נפט נוזלי ונוזלים קורוזיביים, כמו גם חומרים לא- מסוכנים כגון מים ושמן מוגמר, מה שמבטיח בטיחות אחסון.
ציוד ימי ו-בטמפרטורה נמוכה: יכול לשמש עבור רכיבי פלטפורמת פיתוח נפט וגז בים, וכלי אחסון בטמפרטורה בינונית-עד-נמוכה (כגון מיכלי אחסון פרופאן ואתילן) עם טווח טמפרטורות של -60 מעלות עד -73 מעלות.
תנאי יישום
דרישות תקן ותהליכים: חייב לעמוד בתקן ASME SA-537/SA-537M, לאמץ תהליך טיפול בחום של מרווה + חיסום (טמפרטורת טמפרטורת גבוהה מ-620 מעלות או שווה ל-620 מעלות), ולעבור זיהוי פגמים קולי (בהתאמה ל-ASME SA-578 Class 1).
התאמת פרמטרים סביבתיים: טווח טמפרטורת ההפעלה מתאים לטמפרטורה של -73 מעלות עד בינונית-גבוהה, לחץ ההפעלה יכול לעמוד בתנאי העבודה בטווח של 500בר, והעובי הוא פחות או שווה ל-150 מ"מ (אספקה קונבנציונלית פחות או שווה ל-100 מ"מ).
בינוני ודרישות עיבוד: הסתגלו לחומר נייטרלי עד מאכל חלש. עבור ריתוך, שווה ערך הפחמן חייב להיות נשלט בפחות או שווה ל-0.57%, ותהליכי ריתוך סטנדרטיים יכולים להבטיח ביצועים משותפים.
יתרונות ליבה
מאפיינים מכניים מצוינים: חוזק תפוקה גדול מ-380MPa או שווה ל-380MPa (מד דק), חוזק מתיחה 550-690MPa, התארכות גדולה מ-22% או שווה ל-22%, קשיחות יוצאת דופן בטמפרטורה נמוכה ועמידות חזקה לשברים שביר.
יכולת עיבוד וריתוך טובים: אין צורך בחומרי ריתוך מיוחדים, הוא מתאים לטכניקות עיבוד קונבנציונליות, ושומר על ביצועים יציבים לאחר טיפול בחום, שיכול לענות על צורכי הייצור של מבנים מורכבים.
בטיחות וחסכון גבוהים: עמיד בפני עייפות והשפעה תרמית, עם חיי שירות ארוכים של ציוד; בהשוואה לפלדת סגסוגת, יש לה עלות נמוכה יותר וביצועי עלות גבוהים יותר, תוך התאמה לצרכים הכלליים של תעשיות מרובות.
השוואה למחלקות אחרות
שיעור 1:מסופק בתוך אמנורמלמַצָב; בעל חוזק נמוך יותר (תשואה: 50 ksi).
כיתה 2:גַםמרווה ומחוסןאבל בדרך כלל יש חוזק גבוה יותר (תפוקה: 60 ksi) וטמפרטורת מזג מינימלית נמוכה יותר (1100 מעלות פרנהייט) בהשוואה לכיתה 3.
כיתה 3:מספק איזון של טמפרטורת מזג גבוה יותר לשיפור קשיחות ועמידות לזחילה בטמפרטורות גבוהות בהשוואה לדרגה 2.
לפרטים נוספים על מוצרי הפלדה של GNEE, צור איתנו קשר בכתובת beam@gneesteelgroup.com. אנו מצפים לעבוד איתך.
מה זה SA537 Class 3?
SA537 Class 3 היא לוח פלדת פחמן -מנגן המיועדת ליישומי מיכלי לחץ. הוא מרווה ומחוסם, מציע חוזק מעולה, קשיחות ויכולת ריתוך, מתאים לסביבות עבודה בטמפרטורה- נמוכה ובלחץ גבוה-.
מהם ההרכבים הכימיים העיקריים של SA537 Class 3?
המרכיבים הכימיים העיקריים שלו כוללים C (0.18-0.25%), Mn (1.00-1.60%), P (פחות או שווה ל-0.035%), S (פחות או שווה ל-0.035%), Si (0.15-0.40%) וכמויות עקבות של Ni, Cr, Mo, מה שמבטיח את התכונות המכניות שלו.
מהו חוזק התפוקה המינימלי של SA537 Class 3?
חוזק התפוקה המינימלי של SA537 Class 3 הוא 345 MPa (50 ksi). חוזק תפוקה גבוה זה מאפשר לו לעמוד בעומסים כבדים ולחץ גבוה בפעולות מיכל לחץ.
מהו טווח חוזק המתיחה של SA537 Class 3?
חוזק המתיחה שלו נע בין 485 MPa ל-620 MPa (70 ksi עד 90 ksi). טווח זה מבטיח שלחומר יש גמישות טובה ויכולת נשיאת עומס- תחת כוחות מתיחה.
איזה תהליך טיפול בחום עובר SA537 Class 3?
SA537 Class 3 עובר טיפול חום מרווה וטימפינג (Q&T). כיבוי כרוך בקירור מהיר לאחר חימום לטמפרטורת austenitizing, ולאחר מכן טמפרור להפחתת שבירות ולשיפור הקשיחות.
מהם היישומים האופייניים של SA537 Class 3?
הוא משמש בעיקר בייצור של מיכלי לחץ, כגון מיכלי אחסון נפט וגז, תופי דוודים, רכיבי כור גרעיני וציוד אחר בלחץ גבוה-.
האם SA537 Class 3 ניתן לריתוך?
כן, ל-SA537 Class 3 יכולת ריתוך טובה. מומלץ חימום מקדים (בדרך כלל 100-200 מעלות) וטיפול בחום לאחר ריתוך (PWHT) כדי למנוע פיצוח קר ולהבטיח קשיחות של מפרקי ריתוך.
מהי טמפרטורת השירות המקסימלית של SA537 Class 3?
טמפרטורת השירות המקסימלית של SA537 Class 3 היא בערך 482 מעלות (900 מעלות F). מעבר לטמפרטורה זו, התכונות המכניות שלה עלולות להתדרדר באופן משמעותי.
מהי טמפרטורת השירות המינימלית של SA537 Class 3?
ניתן להשתמש בו בטמפרטורה מינימלית של -29 מעלות (-20 מעלות F) עבור יישומים כלליים. עבור טמפרטורות נמוכות יותר, נדרשות בדיקות השפעה נוספות כדי לאשר את קשיחותה.
איזה תקן שולט ב-SA537 Class 3?
SA537 Class 3 מנוהלת על ידי האגודה האמריקאית של מהנדסי מכונות (ASME) דוודים וכלי לחץ, סעיף II, חלק A (תקני SA).
